A műanyag termékek gyártásának egyik legelterjedtebb és leghatékonyabb módja a fröccsöntés, amely során nagy pontosságú és költséghatékony alkatrészek állíthatók elő nagy sorozatban, még bonyolult formák esetén is. A fröccsöntő szerszámok előállítása azonban összetett, költséges és időigényes folyamat, amely kiemelten fontos fázis a végtermék minőségének és a gyártás hatékonyságának szempontjából.
Fröccsöntő szerszámok gyártása és az additív technológiák szerepe
A világon gyártott műanyag termékek többsége valamilyen öntészeti technológiával készül. Az additív gyártás, különösen a sztereolitográfia (SLA) 3D nyomtatás, modern és költséghatékony alternatívát kínál az alumínium fröccsöntő szerszámok előállítására, különösen közepes sorozatok esetén (10-1000 darab). Az asztali SLA 3D nyomtatók, mint például a Formlabs modellek, lehetővé teszik otthoni vagy vállalaton belüli 3D nyomtatott fröccsöntő szerszámok készítését, amely jelentős idő- és költségmegtakarítást eredményezhet a hagyományos fém szerszámokhoz képest.
Az SLA technológia kiváló választás olyan fröccsöntési alkalmazásokban, ahol sima felületek és rendkívül precíz modellek szükségesek, mivel a végső alkatrész minden részlete átkerül az öntőszerszámról. A nyomatok rétegei kémiailag kötöttek, nagy sűrűségűek és izotróp tulajdonságokkal rendelkeznek, ami javítja a szerszám szilárdságát és tartósságát.
A Formlabs által kifejlesztett High Temp Resin kimagasló hőállósággal rendelkezik (238°C-ig, 0,45 MPa nyomáson), amely a piacon fellelhető legnagyobb hőellenállású műgyanta. Egy esettanulmány alapján egy ilyen 3D nyomtatott szerszám akár 1500 fröccsöntési cikluson keresztül is használható volt, például arcpajzsok fülvédő elemeinek gyártására. A 3D nyomtatott fröccsöntő szerszámok alkalmazásának további előnye, hogy bonyolult geometriák is könnyen gyárthatók, amelyek hagyományos módszerekkel nehezen vagy költségesen készíthetők el.
Ugyanakkor a High Temp Resin törékenysége miatt a bonyolultabb struktúrájú öntőformák esetén vetemedés, törés léphet fel. Erre a problémára kínál megoldást a Holimaker startup, amely a Formlabs Grey Pro műgyantáját alkalmazza, továbbá a Rigid 10K ipari minőségű, üvegszállal dúsított műgyantája, amely képes többféle geometriánál, valamint a fröccsöntési folyamatok különféle változatainak kezelésére. Például a Novus Applications több száz, bonyolult menettel rendelkező kupakot gyártott egy ilyen szerszámmal.
Fröccsöntő szerszámtervezés lépései
A szerszámtervezés alapja a termék és a gyártási környezet alapos elemzése. Ebben a fázisban vizsgáljuk a 2D rajzokat, mérettűréseket, felületi követelményeket és speciális igényeket, például a látható vagy tömítőfelületeket. Ugyanilyen fontos a fröccsöntő gép paramétereinek ismerete: a szerszám maximális mérete, nyitása, elektromos és vízcsatlakozói, valamint a kilökőrendszer jellege mind meghatározza a tervezést.
A gyárthatóság elemzésekor biztosítani kell az egyenletes anyagáramlást megfelelő falvastagságokkal. A túl vastag falak beszívódást vagy lunkereket okozhatnak, míg a túl vékonyak töltési problémákhoz vezetnek. Fontos a megfelelő szögek alkalmazása és az alámetszések kezelése - alámetszések esetén oldalmozgásokat, csúszkákat kell tervezni az alkatrész eltávolíthatóságához.

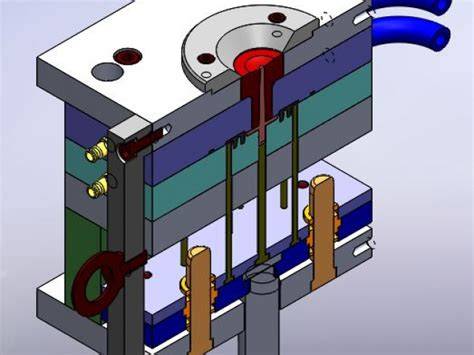

Az osztósík meghatározása kulcsfontosságú: ez a határfelület választja el az álló és mozgó szerszámfeleket, amelyeket úgy kell elhelyezni, hogy az alkatrész könnyen eltávolítható legyen. A belső felületek a mozgó oldalra kerülnek, míg a külső felületek az állóra.
A betétezés és a beömlőrendszer kialakítása a következő lépés: kiválasztják a forró, hideg vagy hibrid csatornarendszert a vevői igények szerint. Hideg vagy vegyes rendszernél a csatornák keresztmetszetét (kör, trapéz, félkör) a termék térfogata határozza meg, és figyelmet fordítanak a hideganyagcsapdák elhelyezésére is a minőség javítására.
A temperálás tervezésekor a termék anyagát és geometriáját kell figyelembe venni, a hűtőcsatornák formája és elhelyezése kulcsfontosságú a vetemedés csökkentése érdekében. Alapvetően vízzel történik hűtés, de magas hőmérsékletű anyagok esetén akár olaj is alkalmazható.
A kilökőrendszer megtervezésekor kritikus, hogy a termék könnyen eltávolítható legyen a szerszámból, ezért megfelelő kilökőutat kell biztosítani. Robotizált elszedéshez rövidebb út is elegendő lehet, például mély bordák esetén kilökőelemek elhelyezése szükséges a megfelelő kilöketéshez.
A szerszámház méreteit, valamint az összes standard elem beszerzési helyét úgy kell megválasztani, hogy megfeleljenek a fröccsöntő gép paramétereinek. Gyakran használnak szabványos lapméreteket a Meusburger vagy Hasco katalógusaiból.

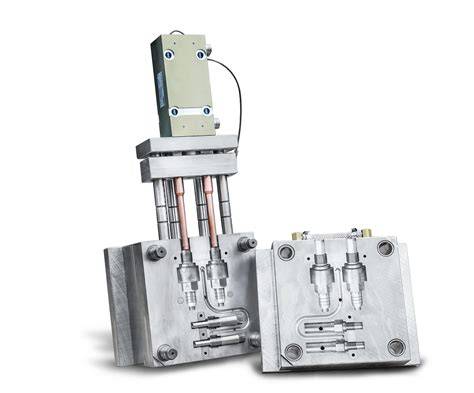

A gyártás készültsége és dokumentáció
A gyártás előkészítésekor elkészítik a BOM listát, és kiválasztják az alapanyagokat az élettartam, a műanyag típus és egyéb követelmények alapján. Megtervezik a szükséges technológiai utasításokat, valamint a gyártáshoz szükséges készülékeket és elektródákat. Minden gyártandó vagy módosítandó elemről 2D és 3D rajzok készülnek, melyeken fel vannak tüntetve a tűrések és specifikációk is.
Nagyon fontos, hogy a szerszámok gyártása során minden lépés szigorúan dokumentálva legyen, hiszen egy precízen megtervezett és kivitelezett szerszám nem csak a termék minőségét garantálja, hanem csökkenti a gyártási ciklusidőt és hosszú távon megbízható üzemeltetést biztosít.
Professzionális szerszámgyártók és szolgáltatások
Számos cég, például az Unimold és más németországi vállalatok, nagy tapasztalattal rendelkeznek a műanyag fröccsöntő szerszámok gyártásában. Jellemző a nagy pontosság, kiváló minőség, illetve a vevői igényekhez igazított egy- és többkomponensű szerszámok készítése. A tervezés során modern rendszereket, mint a Cadmould vagy Creo CAD szoftvert, alkalmaznak, és fejlett mérőszobák állnak rendelkezésre a minőségellenőrzéshez.
Az integrált gyártócellák (CAM marás, erodálás, mérés) és szerszámkorrekciós adatok segítségével magas minőségű, precíz szerszámok készíthetők rövid határidővel, kiemelkedő ár-érték arány mellett. Több mint 25 éves szakmai tapasztalattal rendelkező partnerek komplett szolgáltatást nyújtanak a szerszámfejlesztéstől a karbantartásig.
Az Unimold esetében a gyártási folyamatokat nagy hangsúly helyezik a vevői kommunikációra és minőségbiztosításra: a tervezőiroda segít az alkatrésztervek optimalizálásában, a gyártás pedig teszteléssel, finomhangolással és részletes dokumentációval zajlik, beleértve a videós megerősítést is.
Összefoglalás a fröccsöntő szerszám készítés kulcspontjairól
A fröccsöntő szerszám készítése rendkívül összetett és felelősségteljes feladat, ahol minden apró részlet hatással van a termék minőségére és a gyártás hatékonyságára. A siker kulcsa a magas szintű előkészítés, a termék és a gyártási környezet alapos elemzése, a gyárthatóság biztosítása és a precíz, jól megtervezett osztósík-, betétezés-, temperálási és kilökőrendszer kialakítása.
Az új 3D nyomtatási technológiák bevezetése lehetővé teszi a bonyolult, költséghatékony és gyors fröccsöntő formák gyártását, amely jelentősen növeli a termékfejlesztés rugalmasságát és a sorozatgyártás hatékonyságát. A minőségi anyagok kiválasztása, a korszerű gyártási technológiák alkalmazása, valamint a teljes gyártási folyamat precíz követése garantálja a megbízható és hosszú élettartamú szerszámokat.
